关于周界报警联动模块的使用原理

序：联动模块的使用

在周界电子围栏前端有入侵时联动模块接收到报警信号，转换成通用的开关量信号传输到其他报警设备实施多设备联动，达到精确点位，及时了解入侵的作用。

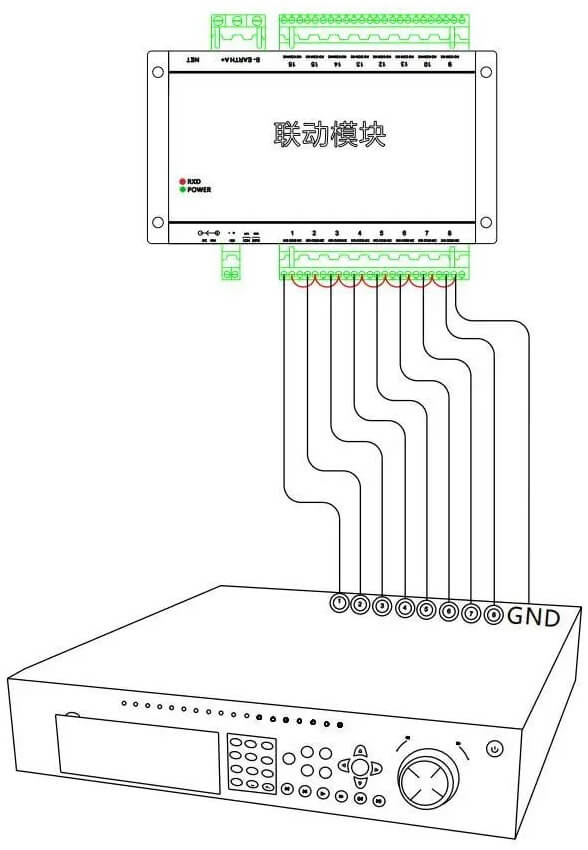

01 摄像头联动

使用联动模块与硬盘录像机对接时相应防区我们选用最近的摄像头关联。如有非法入侵者翻越电子围栏，电子围栏可起阻挡作用，同时发出报警信号、联动信号。报警信号通过传输到控制键盘，控制键盘迅速显示报警的准确防区编号等信息，主机的报警输出端口驱动声光报警器鸣响闪烁。同时，与电子围栏脉冲主机联动的声光报警器鸣响发光，显示入侵者的报警防区。安装在室内的联动模块启动硬盘录像机对入侵者翻越现场的图像进行录像，并且将现场的图像切换成大画面显示在主监视器上，完成报警灯光联动、报警录像联动、报警图像切换入联动的功能。显示入侵者翻越的围墙位置，使值班保安立刻的地理位置及获得准确的报警现场图像信息，并及时进行处理。

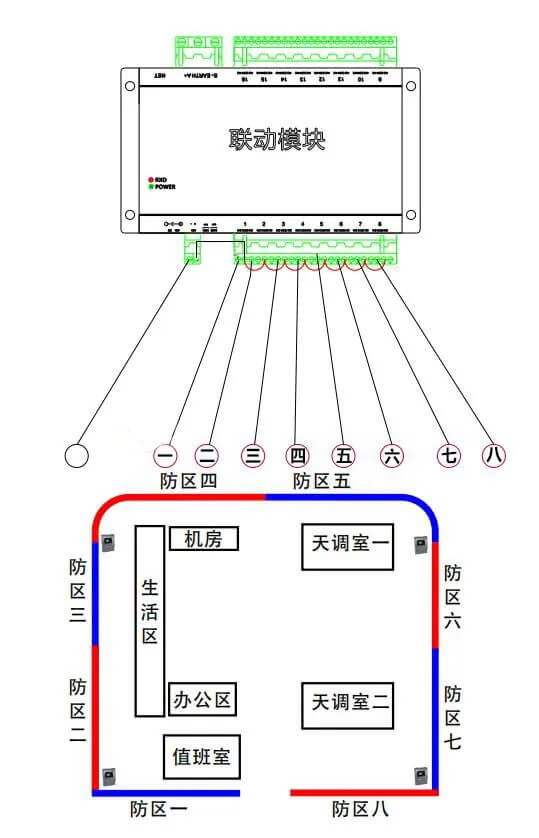

02 电子地图联动

电子地图

电子地图有直观，易读的特点，通过二维平面图形象地描绘出所要防范区域的平面图，每个防区配备一个联动回路，驱动LED显示防区状态。当防区报警时，电子地图上的LED防区灯会亮。通过地图上的LED就知道那个防区报警，便于安保人员巡查。

03 其他安防安防平台连接

在条件满足的情况下，还能与其他安防平台连接。电子围栏如若需要接入其他周界安防平台进行集中化管理时，可通过联动板将开关量信号输入到平台报警主机，实施硬件软件的联动。
